三回程烘干机介绍

三回程烘干机由三个不同直径的同心圆筒按照数学关系和结构形式，彼此相嵌组合而成的。三筒烘干机可适应煤、油、气等多种燃料，能烘干块状、粒状、粉状等多种物料，符合创建环境友好型、资源节约型的政策、是替代传统烘干设备的环保节能型产品。

特殊的三筒结构，使内筒和中筒被外筒包围而形成了一个自身保温系统，内、中筒体表面散发的热量参与到外一层筒内物料的热交换，而外筒又处在热气流的低温端，所以筒体的散热面积和热能损失明显降低。节能型三筒烘干机能充分利用余热，减少散热损失，增加热交换面积，使烘干机的单位容积蒸发强

三回程烘干机优势

1、无需大小齿轮传动，采用托轮传动；

2、三筒烘干机结构采用套筒式，使物料快速烘干；

3、产品构造精致，运转平稳；

4、烘干效果好，吨干料煤耗小于8KG；

5、比单筒烘干机减少占地面积50%左右，土建投资降低50%左右，电耗降低于60%；

6、出料温度不高于60度，可直接进料库，无需进行冷却，可连续生产包装；

7、无漏风现象，保温效果好；

8、土建投资降低，安装方便；

9、三回程烘干，占地少；

三回程烘干机工作原理

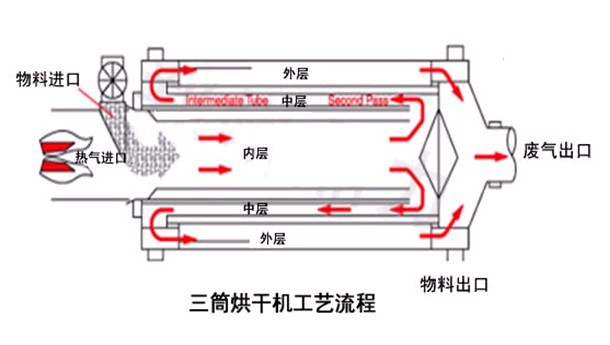

三回程烘干机的运动过程是这样实现的：被烘干的物料由入料端喂入烘干机内筒，内筒内部设有许多螺旋状扬料板。通过筒体的回转，物料被扬料板不断的扬起并作纵向运动。物料到达内筒的尾端因自重的作用落入中筒，通过中筒内的反向螺施扬料板的作用，物料进一步被烘干并向进料端运动，直到中筒前端。并在重力作用下落入外筒。通过外筒导向板、扬料板，在筒体回转作用下物料继续烘干并向前运动，直到外筒底端卸出。

三回程烘干机技术参数

规格型号		φ2.0×6m	φ2.5×6.5m	φ2.7×7m	φ3×7m	φ3.2×7m	φ3.6×8m	φ4.2×8.5m
外筒直径 (m)		2.0	2.5	2.7	3	3.2	3.6	4.2
外筒长度 (m)		6	6.5	7	7	7	8	8.5
筒体容积 (m3)		18.84	31.89	40.5	49.46	56.26	81.38	118
筒体转速 (rpm)		3-10	3-10	3-10	3-10	3-10	3-10	3-10
物料停留时间 (min)		12-30	12-30	12-30	12-30	12-30	12-30	12-30
物料初水份 (%)		6-25	6-25	6-25	6-25	6-25	6-25	6-25
物料终水份 (%)		≤1	≤1	≤1	≤1	≤1	≤1	≤1
进气温度 (℃)		750-900℃	750-900℃	750-900℃	750-900℃	750-900℃	750-900℃	750-900℃
生产能力 (T/H)	矿渣	20-25	25-30	30-35	35-10	40-45	50-65	70-85
	粉煤灰	10-17	17-21	20-25	23-27	25-30	30-45	45-63
	黄沙	20-27	25-40	27-45	30-45	35-50	55-75	75-99
电动机型号		Yr160m-4	Yr132m-4E	Yr160m-4	Yr160m-4	Yr132m-5E	Yr160m-4E	Yr160m-4E
电动机功率 (kw)		7.5×2	11×2	7.5×4	7.5×4	11×4	15×4	18.5×4
减速机型号		XWD-6	XWD-6	XWD-6	XWD-6	XWD-6	XWD-8	XWD-8
减速机速比 (I)		17-29	17-29	17-29	17-29	17-29	17-29	17-29
设备重量 (T)		25	32	35	38	43	57	77
